Präzision & Effizienz für die Halbleiterindustrie

Wie Semicon-Schablonen Ihre Fertigung revolutionieren

Die Miniaturisierung in der Halbleiterindustrie stellt Ingenieure vor neue Herausforderungen: Strukturen werden kleiner, die Anforderungen an Präzision und Effizienz steigen. Hier kommen Semicon-Schablonen ins Spiel – Hochpräzisionswerkzeuge für den Lotpastendruck in der Mikroelektronik. Doch nicht alle Schablonen bieten die gleiche Qualität und Leistungsfähigkeit. Um den steigenden Anforderungen gerecht zu werden, sind innovative Lösungen gefragt – Lösungen, die Präzision, Effizienz und Flexibilität vereinen.

Was sind Semicon-Schablonen?

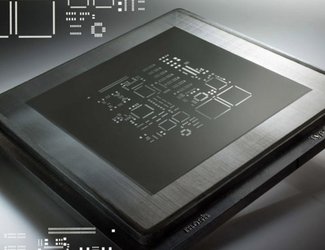

Semicon-Schablonen sind speziell entwickelte Druckschablonen, die in der Halbleiterfertigung für hochpräzise Pastendepots auf Wafern, Keramiken, Glassubstraten oder anderen Packaging-Substraten eingesetzt werden. Sie bestehen meist aus speziellem Edelstahl oder Nickellegierungen und sind extrem dünn (ab 15 µm), um selbst feinste Strukturen abzubilden. Die Öffnungen werden per Laser gefertigt, um Maßhaltigkeit und Positionsgenauigkeit gewährleisten.

Im Vergleich zu klassischen SMT-Schablonen, die für Leiterplatten (PCBs) genutzt werden, bieten Semicon Schablonen eine deutlich höhere Präzision und ermöglichen den Druck für komplexe Anwendungen wie Wafer-Bumping, Flip-Chip-Montage oder MEMS-Produktion.

Herausforderungen und Anforderungen im Markt

Die Halbleiterindustrie entwickelt sich rasant: Chips werden leistungsfähiger, Sensoren kleiner und Produktionszyklen immer kürzer. Das stellt Elektronik-Hersteller vor enorme Herausforderungen:

Miniaturisierung: Strukturen unter 100 μm erfordern hochpräzise Schablonen.
Höchste Prozessstabilität: Qualitätsschwankungen können die Ausbeute in der Herstellung der komplexen Halbleiterbauteile essenziell beeinflussen und teure Fehler verursachen.
Lange Qualifizierungsphasen Die Einführung einer neuen Semicon-Schablone erfordert eine umfassende Qualifizierungsphase, da Halbleiterfertigungen höchste Anforderungen an Präzision, Reproduzierbarkeit und Prozesssicherheit stellen. Dieser Prozess Monate dauern, da jede neue Schablone in die bestehende Produktionsumgebung nahtlos integriert werden muss.
Flexibilität in der Fertigung: Anpassung an verschiedene Technologien
Die Anforderungen an Semicon-Schablonen variieren je nach Fertigungsprozess. Besonders Technologien wie Wafer-Level-Packaging (WLP) und System-in-Package (SiP) stellen unterschiedliche Herausforderungen.

Dank innovativer 3D-Stufenschablonen kann die Christian Koenen Group maßgeschneiderte Lösungen anbieten, die sich exakt an die jeweiligen Fertigungsanforderungen anpassen – egal ob für hochpräzise Wafer-Prozesse oder komplexe Mehrkomponenten-Bauteile.

3D-Technologie zur Verbindung von Effizienz, Präzision und Innovationskraft

Die Christian Koenen Group setzt neue Maßstäbe mit ihrer 3D-Stufenschablonentechnologie für die Halbleiterindustrie.

3D-Schablonen bieten entscheidende Vorteile:

Optimierte Taktzeiten: Durch effizienteren Druckprozess wird die Produktionsgeschwindigkeit erhöht.
Höchste Präzision: Perfekte Ergebnisse selbst bei Strukturen unter 100 µm.
Flexibilität: Maßgeschneiderte Lösungen für anspruchsvolle Prozesse wie Wafer-Bumping oder die Integration neuer Fertigungstechniken.
Zuverlässigkeit: Die Schablonen ermöglichen reproduzierbare Ergebnisse – essenziell für Hochvolumenproduktion.

Diese technologischen Vorteile sorgen nicht nur für bessere Ergebnisse, sondern auch für eine deutliche Kosteneinsparung durch Reduktion von Ausschuss und Nacharbeit.

Die Christian Koenen Group ist nicht nur ein Anbieter, sondern ein etablierter Entwicklungspartner für die Halbleiterindustrie. Mit einem klaren Fokus auf Innovation und Qualität profitieren Kunden von:

Individuellen Lösungen – maßgeschneiderte Schablonen für spezifische Anwendungen.
Höchster Fertigungspräzision – marktführende Technologie für bestmögliche Ergebnisse.
Partnerschaftlicher Zusammenarbeit – Unterstützung von der Entwicklung bis zur Serienfertigung.
Zuverlässigem Support – technische Expertise für maximale Prozesssicherheit

Fazit: Präzision für die Zukunft

Die steigenden Anforderungen an die Halbleiterfertigung erfordern hochpräzise Werkzeuge – und genau hier setzen wir mit innovativen Semicon Schablonen an. Wer Wert auf höchste Präzision, Effizienz und Zukunftssicherheit legt, findet in der Christian Koenen Group den perfekten Partner.
